Art.Nr.: EPR52137
Maßtabelle:
Grafik siehe "Mehr Bilder"

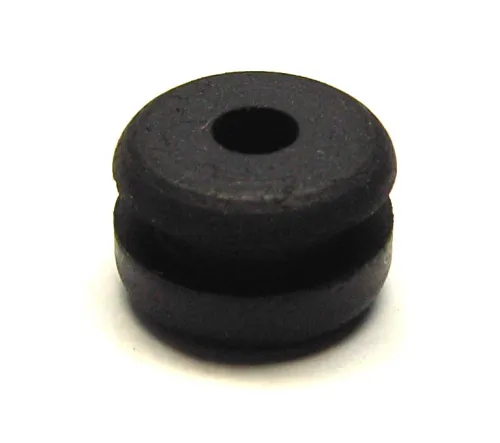

Durchführungstüllen DA schwarz (RAL 9005) | ||||||
Größe | A | B | C | D | F1 | F2 |
mm | mm | mm | mm | mm | mm | |
30 / 70 / 20 | 3 | 7 | 10 | 2 | 1,5 | 3 |
40 / 80 / 20 | 4 | 8 | 11 | 2 | 2 | 2 |
60 / 100 / 20 | 6 | 10 | 14 | 2 | 3 | 3 |
70 / 120 / 20 | 7 | 12 | 16 | 2 | 3,25 | 3,25 |
80 / 110 / 20 | 8 | 11 | 15 | 2 | 3,5 | 3,5 |
100 / 140 / 20 | 10 | 14 | 20 | 2 | 2 | 2 |
120 / 180 / 20 | 12 | 18 | 25 | 2 | 2,5 | 2,5 |
140 / 200 / 20 | 14 | 20 | 28 | 2 | 4 | 4 |
160 / 220 / 20 | 16 | 22 | 29,5 | 2 | 4 | 4 |
Farbe: schwarz
Temperatur: -30 bis +90°C
Diese Membran-Durchführungstüllen dienen einerseits zum Verschließen von Kabelausgängen an Schaltschränken, Maschinen und Apparaten. Andererseits sind sie zur Durchführung von Kabeln, Leitungen und Rohren mit beliebigem Durchmesser bis 69 mm geeignet, wenn die Membrane entsprechend ausgestanzt werden.
3,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
